不同規模的調度數據網設備選型 光伏調度數據網的組成和作用

不同規模的調度數據網一般由2M業務及100M業務組成，不同帶寬的加密裝置價格差異很多。可選擇10M加密裝置和100M的加密裝置，交換機和路由器帶寬也有10M100M的差異。

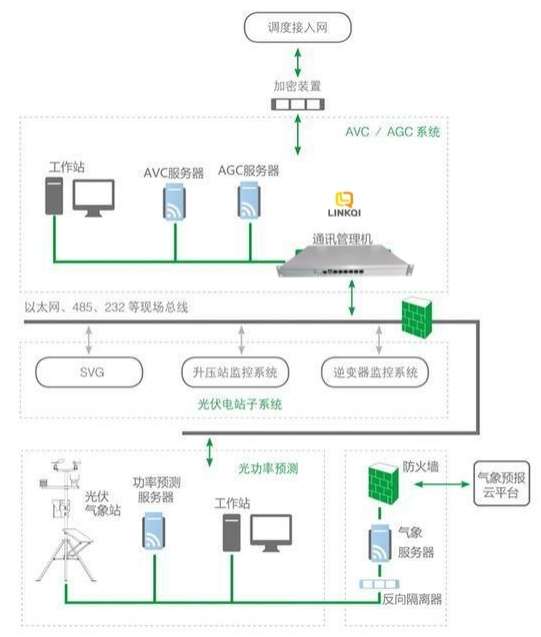

光伏調度數據網的組成

調度數據網設備每組配套路由器1臺、電力專用縱向加密裝置2臺、交換機2臺。路由器負責數據業務傳輸，兩個縱向加密裝置分位實時信息區和非實時信息區，一臺縱向加密配套一臺交換機做業務處理。

電力主網完整一套調度數據網設備配置一般為路由器2臺、電力專用縱向加密裝置4臺、交換機4臺。雙平面組網。

路由器：傳輸電網自動化信息、調度指揮指令、繼電保護與安全自動裝置控制信息等。

電力縱向加密設備：對數據進行加密處理。

交換機：連接站內各設備。
